ಎಲೆಕ್ಟ್ರಿಕ್ ಕರೆಂಟ್ ರೆಸಿಸ್ಟೆನ್ಸ್ ಟೆಸ್ಟರ್
ಉತ್ಪನ್ನಗಳ ವಿವರಣೆ

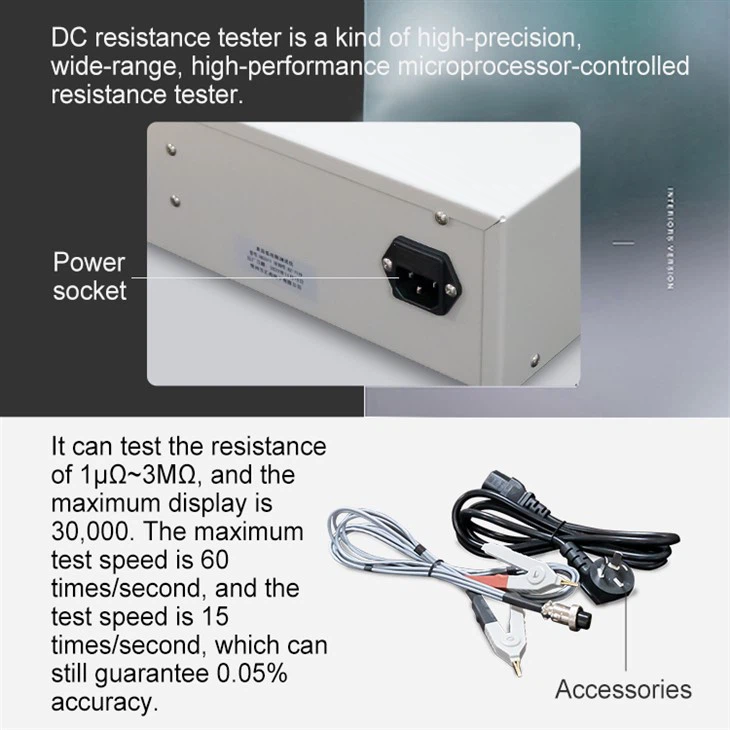

ಡಿಸಿ ಲೋ ಎಲೆಕ್ಟ್ರಿಕ್ ಕರೆಂಟ್ ರೆಸಿಸ್ಟೆನ್ಸ್ ಟೆಸ್ಟರ್ ಎನ್ನುವುದು ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ಗಳು, ಮೋಟಾರ್ಗಳು, ಸ್ವಿಚ್ಗಳು, ರಿಲೇಗಳು ಮತ್ತು ಕನೆಕ್ಟರ್ಗಳಂತಹ ವಿವಿಧ ಡಿಸಿ ಪ್ರತಿರೋಧಗಳನ್ನು ಪರೀಕ್ಷಿಸುವ ಸಾಧನವಾಗಿದೆ. ಉಪಕರಣವು ವ್ಯಾಪಕ ಅಳತೆ ಶ್ರೇಣಿ, ಹೆಚ್ಚಿನ ನಿಖರತೆ ಮತ್ತು ವೇಗದ ವೇಗದ ಅನುಕೂಲಗಳನ್ನು ಹೊಂದಿದೆ. ಉಪಕರಣವು DUT ಮೂಲಕ ಹರಿಯಲು ಹೆಚ್ಚಿನ-ನಿಖರ ಸ್ಥಿರ ಪ್ರವಾಹವನ್ನು ಬಳಸುತ್ತದೆ ಮತ್ತು ಐದು-ಟರ್ಮಿನಲ್ ಮಾಪನವು ಪ್ರಮುಖ ದೋಷವನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಇದು ಬಳಕೆದಾರರಿಗೆ ಹೆಚ್ಚಿನ ನಿಖರ ಅಳತೆಗಳನ್ನು ಮಾಡಲು ಸೂಕ್ತವಾಗಿದೆ: ಅದೇ ಉಪಕರಣವು ವಿಂಗಡಣೆ ಕಾರ್ಯವನ್ನು ಸೇರಿಸುತ್ತದೆ ಮತ್ತು ಬಳಕೆದಾರರು ನೇರವಾಗಿ ಪ್ರತಿರೋಧದ ಮೇಲಿನ ಮತ್ತು ಕೆಳಗಿನ ಮಿತಿಗಳನ್ನು ಹೊಂದಿಸಬಹುದು ಉತ್ಪನ್ನಗಳು.
ಮಾಪನ ಟರ್ಮಿನಲ್ ಮುಖ್ಯ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಇನ್ಪುಟ್ ಮಾಡಬಾರದು. ಉಪಕರಣದ ವಿನ್ಯಾಸವು ತಾಂತ್ರಿಕ ಮಾನದಂಡಗಳಾದ GB/T10193 ಮತ್ತು GJB17 ಅನ್ನು ಅನುಸರಿಸುತ್ತದೆ. ತಯಾರಕರ ಸಮರ್ಥ ಮತ್ತು ನಿಖರವಾದ ಪರೀಕ್ಷಾ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುವುದು.
ಉತ್ಪನ್ನದ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು
| ಐಟಂ | ನಿರ್ದಿಷ್ಟತೆ |
| ಮಿತಿಮೀರಿದ ಪ್ರದರ್ಶನ: | UUUUU |
| 5-ಅಂಕಿಯ ಎಲ್ಇಡಿ ಡಿಸ್ಪ್ಲೇ: | ಉತ್ತಮ ಸ್ಥಿರತೆ |
| ಕನಿಷ್ಠ ರೆಸಲ್ಯೂಶನ್: | 10UΩ |
| ಅಳತೆ ಶ್ರೇಣಿ: | 10UΩ-2.000kΩ |
| ಪ್ರತಿರೋಧ ನಿಖರತೆ: | 0.001 |
| ಪರೀಕ್ಷಾ ವೇಗ: | ನಿಧಾನ (ಸೆಕೆಂಡಿಗೆ 6 ಬಾರಿ), ವೇಗದ (ಸೆಕೆಂಡಿಗೆ 10 ಬಾರಿ) |
| ವಿದ್ಯುತ್ ಸರಬರಾಜು: | AC50/60HZ 220V±5% |
| ಗಾತ್ರ | 270×110×300ಮಿಮೀ |
| ಯಂತ್ರದ ತೂಕ | 4ಕೆ.ಜಿ |
| ಅಳತೆ ವ್ಯಾಪ್ತಿಯು | 1μΩ-3MΩ |
| ನೇರ ಓದುವ ಮೌಲ್ಯ ಮತ್ತು ಶೇಕಡಾವಾರು ದೋಷ ಪ್ರದರ್ಶನ | |
| ಅಪ್-ಪಾಸ್, ಡೌನ್-ಪಾಸ್, ಅರ್ಹವಾದ ವಿಂಗಡಣೆ ಮತ್ತು ಬೀಪ್ ಕಾರ್ಯ | |
ಗಮನ ಅಗತ್ಯವಿರುವ ವಿಧಾನ ಮತ್ತು ವಿಷಯಗಳನ್ನು ಬಳಸಿ
15-ನಿಮಿಷದ ಪ್ರಾರಂಭ ಮತ್ತು ಬೆಚ್ಚಗಿನ{3}} ಅವಧಿಯ ನಂತರ, ಪರೀಕ್ಷಾ ಉಪಕರಣವನ್ನು ಸಂಪರ್ಕಿಸಿ, ಯಾವುದೇ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ಗಳನ್ನು ತೆರವುಗೊಳಿಸಿ ಮತ್ತು ಅಳತೆಗಳನ್ನು ಪ್ರಾರಂಭಿಸಿ. ಸಣ್ಣ ಪ್ರತಿರೋಧಗಳನ್ನು ಅಳೆಯುವ ಸಂದರ್ಭದಲ್ಲಿ, ಫಿಕ್ಸ್ಚರ್ ಅನ್ನು ನೇರವಾಗಿ ಶಾರ್ಟ್{6}}ಸರ್ಕ್ಯೂಟ್ ಮಾಡುವ ಬದಲು, ಶೂನ್ಯ ಮಾಡಲು ಫಿಕ್ಚರ್ ಹೆಡ್ಗಳ ನಡುವೆ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ತಾಮ್ರದ ಹಾಳೆಯನ್ನು ಇರಿಸಲು ಸಲಹೆ ನೀಡಲಾಗುತ್ತದೆ. ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಶೀಟ್, ಮೇಲಾಗಿ 10*5*3 ತಾಮ್ರದ ಹಾಳೆ ಅಥವಾ ಇತರ ಹೆಚ್ಚು ವಾಹಕ ವಸ್ತುವನ್ನು ಫಿಕ್ಚರ್ ಹೆಡ್ಗಳ ಒಂದೇ ಬದಿಯಲ್ಲಿ ಇರಿಸಲಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ. ಸಾಮಾನ್ಯ ಅಳತೆಗಳ ಸಮಯದಲ್ಲಿ ಫಿಕ್ಚರ್ನ ಅನಿಯಂತ್ರಿತ ಫ್ಲಿಪ್ಪಿಂಗ್ ಅನ್ನು ತಪ್ಪಿಸಿ.
ಒಂದೇ ವಸ್ತುವನ್ನು ಅಳೆಯುವಾಗ, ಉಪಕರಣವು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಗೇರ್ ಅನ್ನು ಬದಲಾಯಿಸಲು ಅನುಮತಿಸಿ. ಸೂಕ್ತವಾದ ಗೇರ್ ಅನ್ನು ಆಯ್ಕೆ ಮಾಡಿ ಮತ್ತು ಮೊದಲ ಅಳತೆಯಿಂದ ಸ್ಥಿರ ಡೇಟಾವನ್ನು ಪಡೆದ ನಂತರ, ಶ್ರೇಣಿಯನ್ನು ಲಾಕ್ ಮಾಡಿ. ಇದು ನಂತರದ ಅಳತೆಗಳಿಗಾಗಿ ಸ್ಥಾಪಿತ ಶ್ರೇಣಿಯಲ್ಲಿ ಉಪಕರಣವನ್ನು ಸರಿಪಡಿಸುತ್ತದೆ, ಮಾಪನ ವೇಗವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ಉಪಕರಣದ ಜೀವಿತಾವಧಿಯನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.
ಎ ಕೂಡ ಇದೆವೋಲ್ಟೇಜ್ ಪರೀಕ್ಷಕವನ್ನು ತಡೆದುಕೊಳ್ಳಿ
